WCL-5JSE五吨双向铰接车
主要特点:
WCL-5JSE防爆柴油机无轨胶轮车配套我公司生产的YM6110DZLQFB(A)防爆柴油机，采用较接式车架，液力传动，液压转向，全液压湿式制动器，驻车采用中央湿式制动器，变矩器、变速箱为国大知名品牌，该车特点是驾驶室为前后双向驾驶，避免了车辆在巷道内掉头的闲扰，是一款话合于低矮巷道的专用运输车辆。

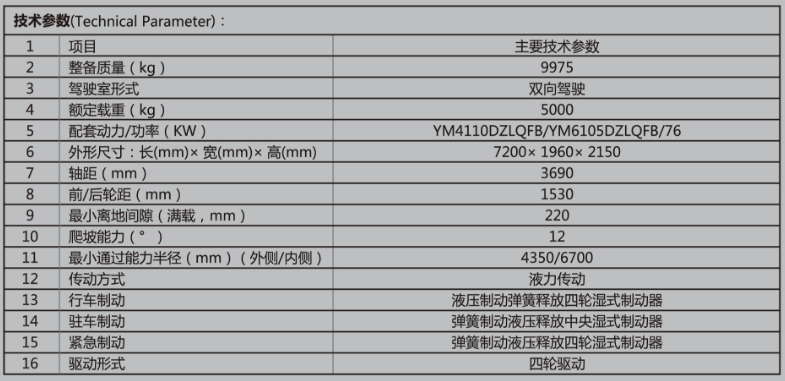

| 项 目 | 主要技术参数 | ||||||
| 型 号 | WCL-5JSE | ||||||
| 整备质量（kg） | 9950±290 | ||||||
| 额定载重（kg） | 5000 | ||||||
| 驾驶室形式 | 双向正向驾驶 | ||||||
| 外形尺寸长（mm）×宽（mm）×高（mm） | 长 | 7300±210 | |||||
| 宽 | 1960±50 | ||||||
| 高 | 2100±60 | ||||||
| 轴数(根) | 2 | ||||||
| 轴距（mm） | 3500±100 | ||||||
| 前轮距（mm） | 1510±45 | ||||||
| 后轮距（mm） | 1510±45 | ||||||
| 最小离地间隙（满载,mm） | 220±20 | ||||||
| 爬坡能力(°) | ≥14 | ||||||
| 各档行驶速度(km/h)
|
| 空载 | 满载 | ||||
| Ⅰ档 | 10±1 | 10±1 | |||||
| Ⅱ档 | 18±1 | 18±1 | |||||
| Ⅲ档 | 25±2 | 25±2 | |||||
| 倒挡Ⅰ档 | 10±1 | 10±1 | |||||
| 倒挡Ⅱ档 | 18±1 | 18±1 | |||||
| 倒挡Ⅲ档 | 25±2 | 25±2 | |||||
| 最小通过能力半径（mm） | 外侧 | 6800±180 | |||||
| 内侧 | 4500±120 | ||||||
| 货箱尺寸(长×宽×高)（mm） | (3670±110)×(1880±50)×(500±15) | ||||||
| 举升+回落时间(S) | 举升≤12，回落≤15 | ||||||
| 最大牵引力（kN） | ≥75 | ||||||
| 传动方式 | 液力传动 | ||||||
| 制动形式 | 行车制动 | 液压制动，弹簧释放，四轮湿式制动 | |||||
| 紧急制动 | 弹簧制动，液压释放，四轮湿式制动 | ||||||
|
| 停车制动 | 弹簧制动，液压释放，中央湿式制动 | |||||
| 驱动形式 | 四轮驱动 | ||||||
| 燃油箱容量（L） | 85 | ||||||
| 防爆柴油机型号 | YM6110DZLQFB(A) | ||||||
| 防爆柴油机功率（kW） | 146 | ||||||
| 防爆柴油机额定转速（r/min） | 2200 | ||||||
| 保护型式 | 电保护 | ||||||
| 轴荷
| 空载(kg) | 前轴 | 5725±170 | ||||
| 后轴 | 4225±125 | ||||||
| 满载(kg) | 前轴 | 6300±185 | |||||
| 后轴 | 8650±255 | ||||||
| 底盘形式 | 自制 | ||||||
